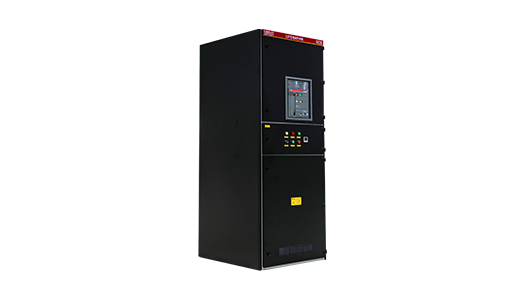

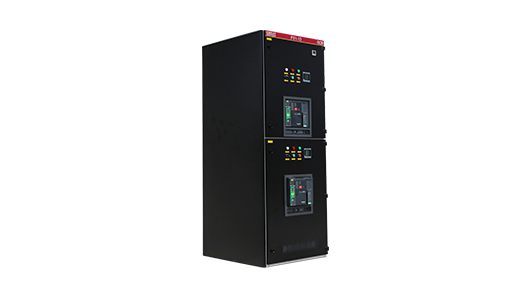

低压开关柜--定制产品

发布日期:2020-11-03所属作者:admin

所属分类: 产品展示

产品简介:装置适用于发电,石油,化工,冶金,纺织,高层建筑等行业的配电系统,在大型发电厂,石化系统等自动化程度高

详情内容/ Content details

产品概述

◆装置适用于发电,石油,化工,冶金,纺织,高层建筑等行业的配电系统,在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)HZ,额定工作电压变380V(400)、660V额定电流为6300A及以下的发电、电动机集中控制、无功率补偿等低压成套配电装置。

◆产品标准符合GB7251.1及IEC439-1等级标准。

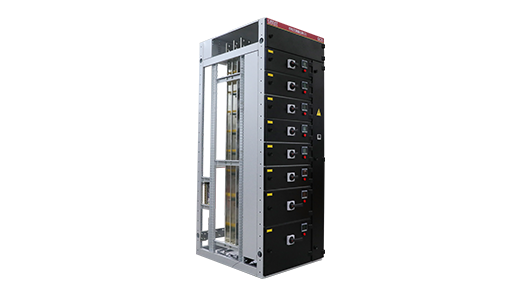

◆产品主构架采用8MF型开口型钢,型钢的两侧面分别有模数为20mm和10mm和φ9.2的安装孔,内部安装灵活方便。主构架装配形式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择。装置的各功能室相互隔离。其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独。
◆水平母主线采用柜后平置是排列方式,以增强母线抗电动力的能力,使装置的主电路具备抗短路强度能力的基本措施,电缆隔室的设计使电缆上下进出均十分方便。
◆功能单元:抽屉层高的模数为160mm。其中1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。
